V tomto článku je uveden přehled salvových raketometů užívaných oběma stranami konfliktu, se zaměřením na techniku, která je standardně zavedenou v ozbrojených silách jedné nebo druhé strany. Improvizované salvové raketomety, využívající například rakety S-8, tak nebudou do tohoto článku zahrnuty. Také zde nejsou zahrnuty operačně taktické raketomety, tedy ty s maximálním dostřelem vyšším než cca 120km.
Přehled je opět zaměřen na typické konstrukční znaky jednotlivých modelů, a jeho účelem je zjednodušit čtenáři identifikaci této techniky na fotografiích nebo videích z fronty. Pro zjednodušení orientace ve výčtu techniky jsou jednotlivé typy rozděleny podle ráže raket. Dále je opět technika rozdělena na sovětskou (tu užívají obě strany konfliktu) a techniku zavedenou ve výzbroji pouze jedné ze stran (což nevylučuje užívání kořistní techniky protistranou).
Ráže 122 mm
Sovětská technika

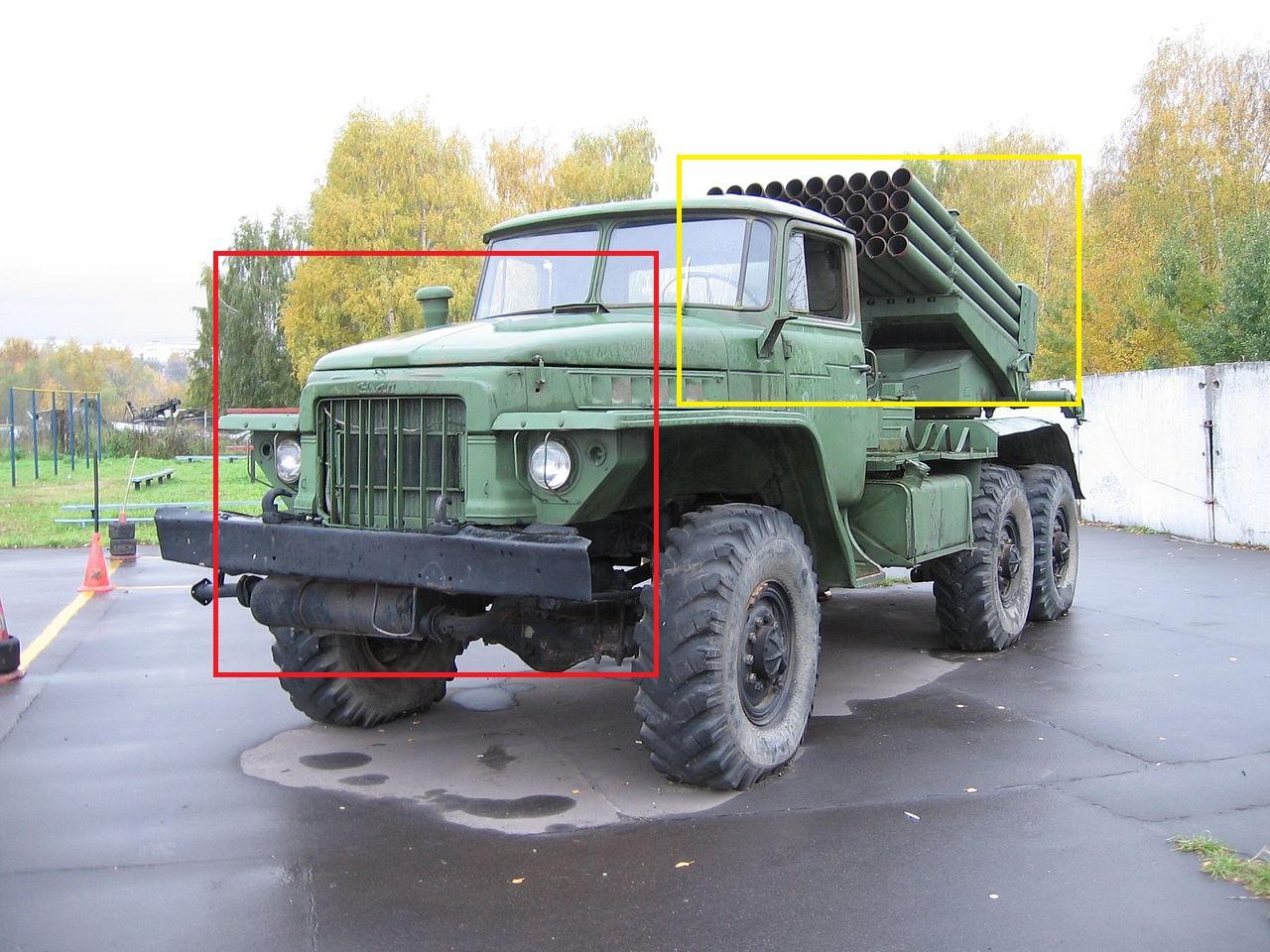

BM-21 Grad (označení v sovětské nomenklatuře 9K51)
V původní verzi zavedený do výzbroje v roce 1963. Původně instalován na podvozek Ural-375D, na frontě se obvykle setkáme s podvozkem Ural-4320.
Typické znaky:
- Třínápravový podvozek Ural, kapota kabiny dlouhá a relativně úzká, maska chladiče má svislé žebrování – u Ural-375 úzké a zapuštěné (červená), u Ural-4320 širší a vystouplé (modrá).
- Raketnice o čtyřiceti trubicích uspořádaných ve schématu 4 x 10, v dřívější verzi blok raketnic je v celé délce odhalený (žlutá), v pozdější zadní část krytá žebrovaným plechem (zelená).
Grad-1 (označení v sovětské nomenklatuře 9K55)
Odlehčená verze BM-21, v sovětské armádě tento typ sloužil pro palebnou podporu na úrovni pluku.
Typické znaky:
- Obvykle instalován na podvozku Zil-131 – třínápravový podvozek, kapota kabiny dlouhá a široká, ale relativně nízká zaoblená, se smíšeným žebrováním (červená).
- Raketnice o 36 trubicích, uspořádaných do bloku s mezerou uprostřed spodní části (modrá)
Ruská technika
BM-21-1
Modernizovaná verze na podvozku Ural-4320.
Typické znaky:
- Podvozek se od sovětského liší pouze způsobem instalace vzduchového filtru – místo přímé trubky sání v zadní části korby je nyní na pravém boku nad blatníkem instalován válcový filtr a sání vyúsťuje až v polovině délky kapoty (červená).
- Raketnice se vizuálně neliší od BM-21 pozdějšího provedení.
BM-21 Grad-K
Modifikace na podvozku Kamaz-5350.
Typické znaky:
- Třínápravový podvozek KAMaz, bezkapotová nepancéřovaná kabina (červená).
- Raketnice se vizuálně neliší od BM-21, může být staršího i pozdějšího provedení.
Tornado-G (označení v ruské nomenklatuře 9K51M)
Vizuálně shodný s BM-21-1, vylepšení se týkají řízení palby a dalších vnitřních systémů.
Ukrajinská technika

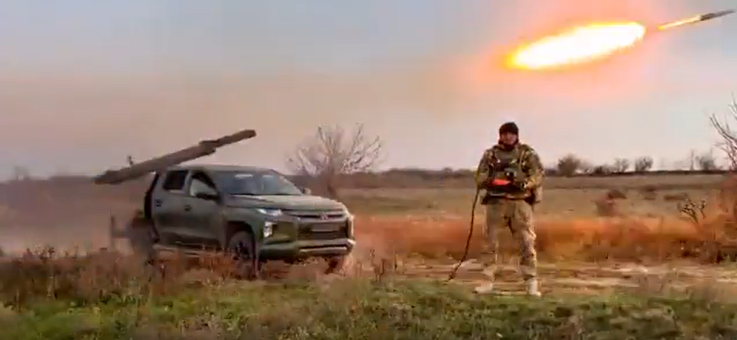

Improvizovaná verze BM-21
I když bylo v úvodu článku řečeno, že improvizované systémy nebudou ve výčtu techniky zahrnuty, zde uděláme výjimku, neboť se jedná o raketomet ráže 122mm.
Na snímku vidíme trojnásobné odpalovací zařízení instalované na korbě pickupu, byli již k vidění i šestinásobné raketnice. Kromě samotné raketnice má podvozek dodatečné podpěry, které zajišťují alespoň základní stabilitu při střelbě.
Podobné systémy jsou pravidelně využívány oběma stranami k tomu, aby vyprovokovaly protibateriovou dělostřeleckou palbu. V okamžiku příletu dělostřeleckých granátů již ale tento improvizovaný odpalovač pozici opustil, a na odhalené dělostřelecké pozice protivníka je navedena vlastní palba.

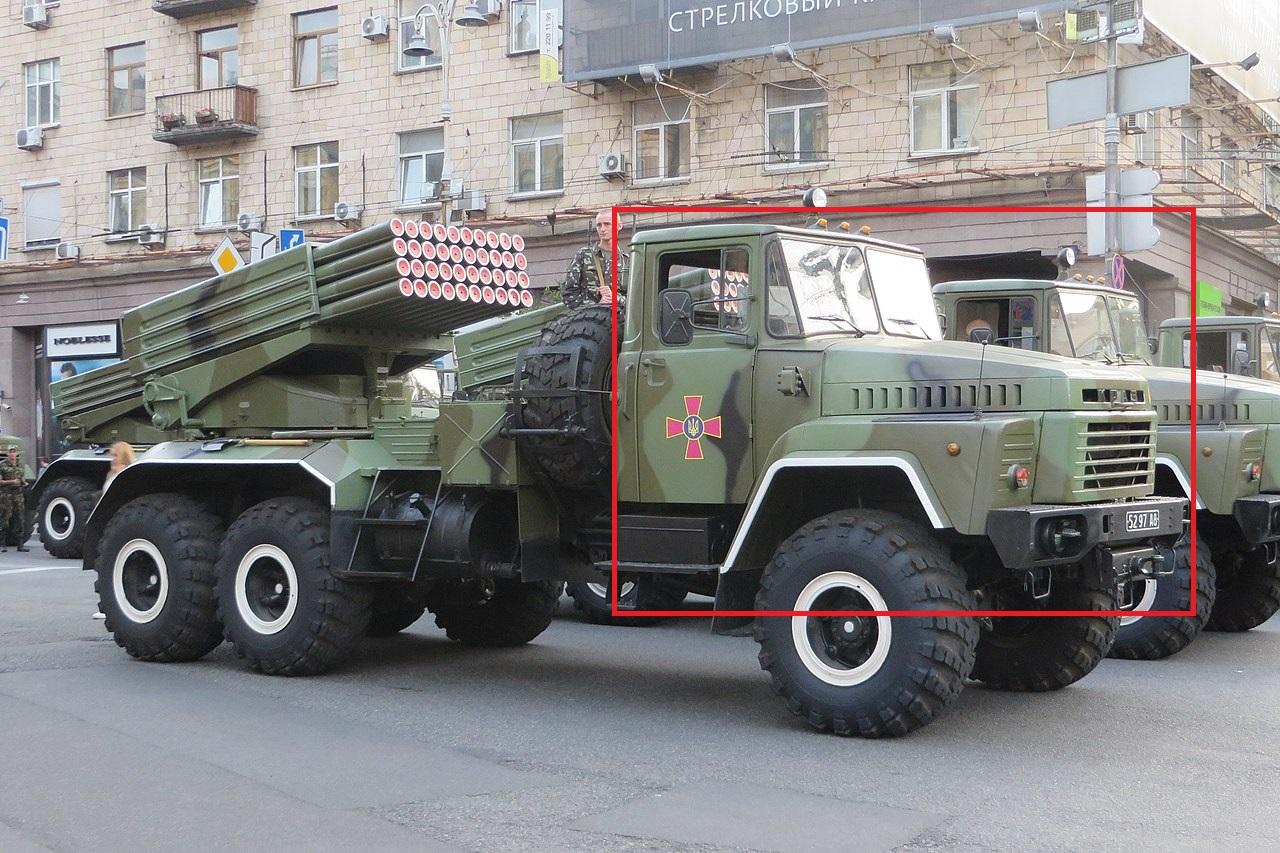

Bastion-01 (pravděpodobně pouze prototyp)
Typické znaky:
- Podvozek Kraz-260 – třínápravový podvozek, hranatá kapota s vodorovným žebrováním masky chladiče a velkými nástavbami nad blatníky (červená).
- Raketnice shodná s BM-21 pozdějšího provedení.

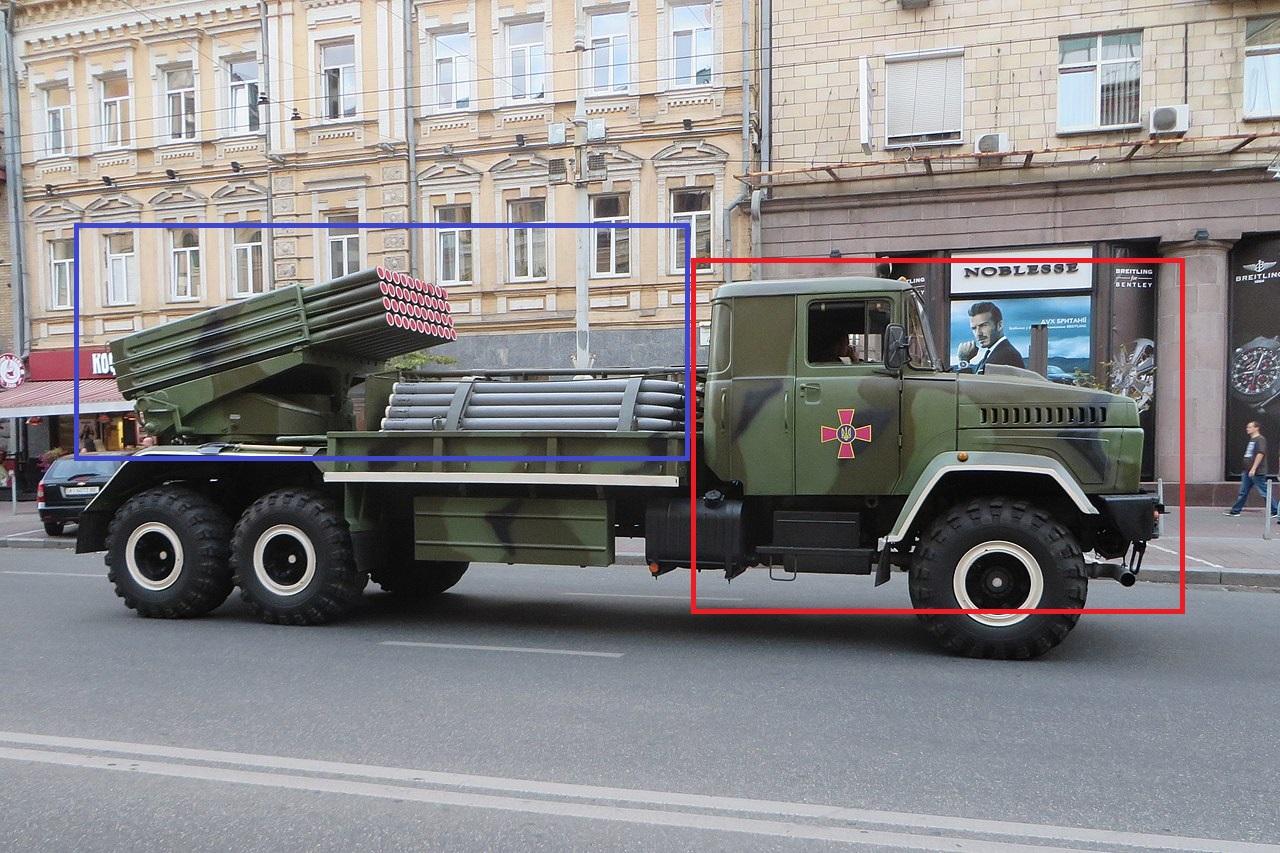

Bastion-02 (pravděpodobně pouze prototyp)
Typické znaky:
- Podvozek Kraz-6322 – třínápravový podvozek, hranatá kapota s vodorovným žebrováním masky chladiče (červená).
- Raketnice v zadní části a mezera mezi samotnou raketnicí a kabinou, kde může být vezena zásoba raket pro opětovné nabití (modrá).

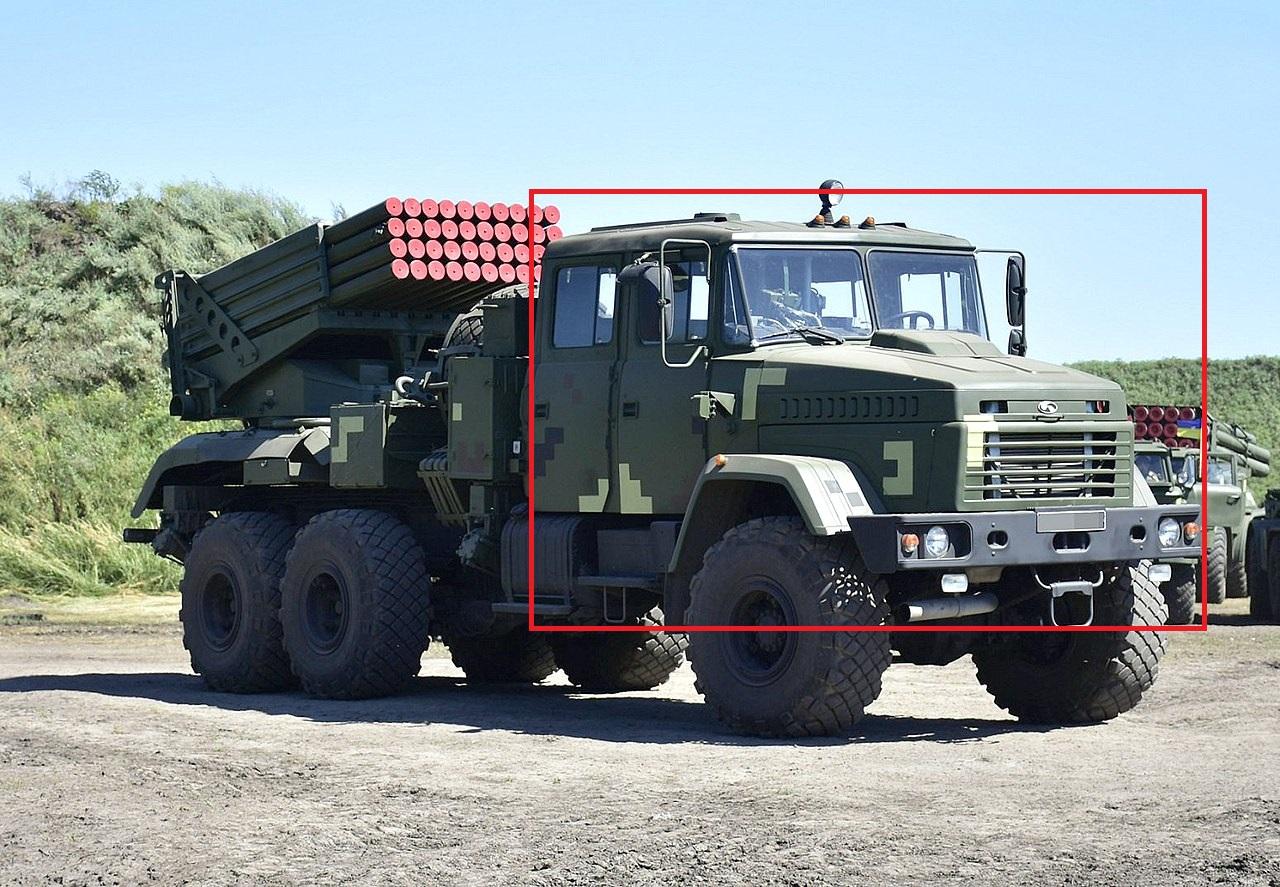

BM-21U Verba
Typické znaky:
- Podvozek Kraz-6322-010 – třínápravový podvozek, hranatá kapota s vodorovným žebrováním masky chladiče, kabina se dvěmi řadami sedadel (červená).
- Raketnice shodná s BM-21 pozdějšího provedení.

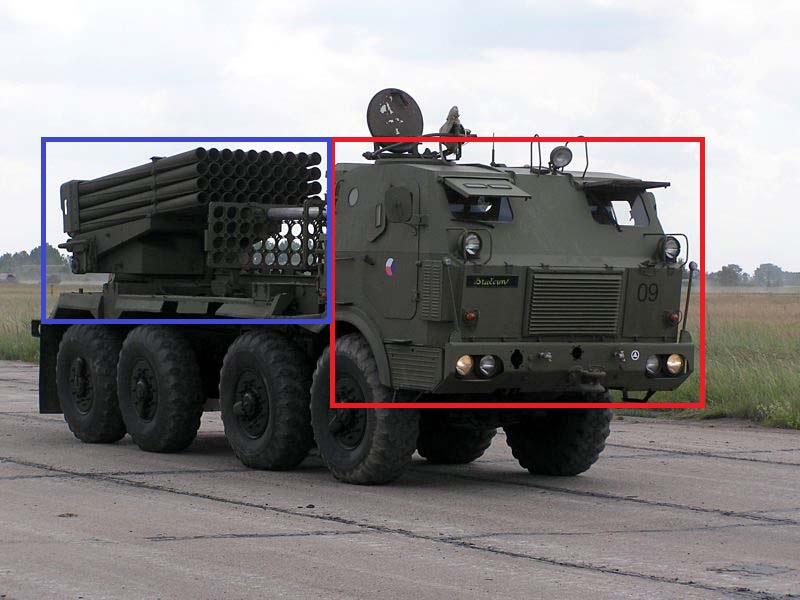

RM-70
Systémy zavedené v ČSLA, dodané v letech 2022 a 2023 v rámci vojenské pomoci.
Typické znaky:
- Podvozek Tatra 813 – čtyřnápravový podvozek, bezkapotová pancéřovaná kabina (červená).
- Raketnice v zadní části a mezera mezi samotnou raketnicí a kabinou, kde může být vezena zásoba raket pro opětovné nabití (modrá).
BM-21 MT Striga
Systém vyvinutý společností Excalibur Army jako modernizace BM-21. Dodáno Ukrajině v roce 2023.
Typické znaky:
- Podvozek Tatra 817-7 – dvounápravový podvozek, bezkapotová pancéřovaná kabina (červená).
- Raketnice shodného uspořádání jako u BM-21, s krycím plechem (jako na snímku) nebo i bez něj (modrá).
Ráže 220 mm
Sovětská technika
BM-27 Uragan (označení v ruské nomenklatuře 9K57)
Typické znaky:
- Čtyřnápravový podvozek Zil-135 – široká kabina s velmi krátkou zaoblenou kapotou přes celou šířku kabiny (červená).
- Podvozek čtyřnápravový, s velkými mezerami mezi prvním a druhým, a mezi třetím a čtvrtým kolem (modrá).
- Raketnice s 16 trubicemi v uspořádání dvě řady po šesti a nad ní jedna řada se čtyřmi raketami (fialová).
Ruská technika
TOS-1A
Systém odlišné kategorie, než u ostatních salvových raketometů. Jedná se o systém blízké podpory vojsk, rakety jsou vybaveny termobarickou hlavicí.
Typické znaky:
- Podvozek tanku T-72 (červená).
- Rozměrná raketnice na místě věže (modrá).

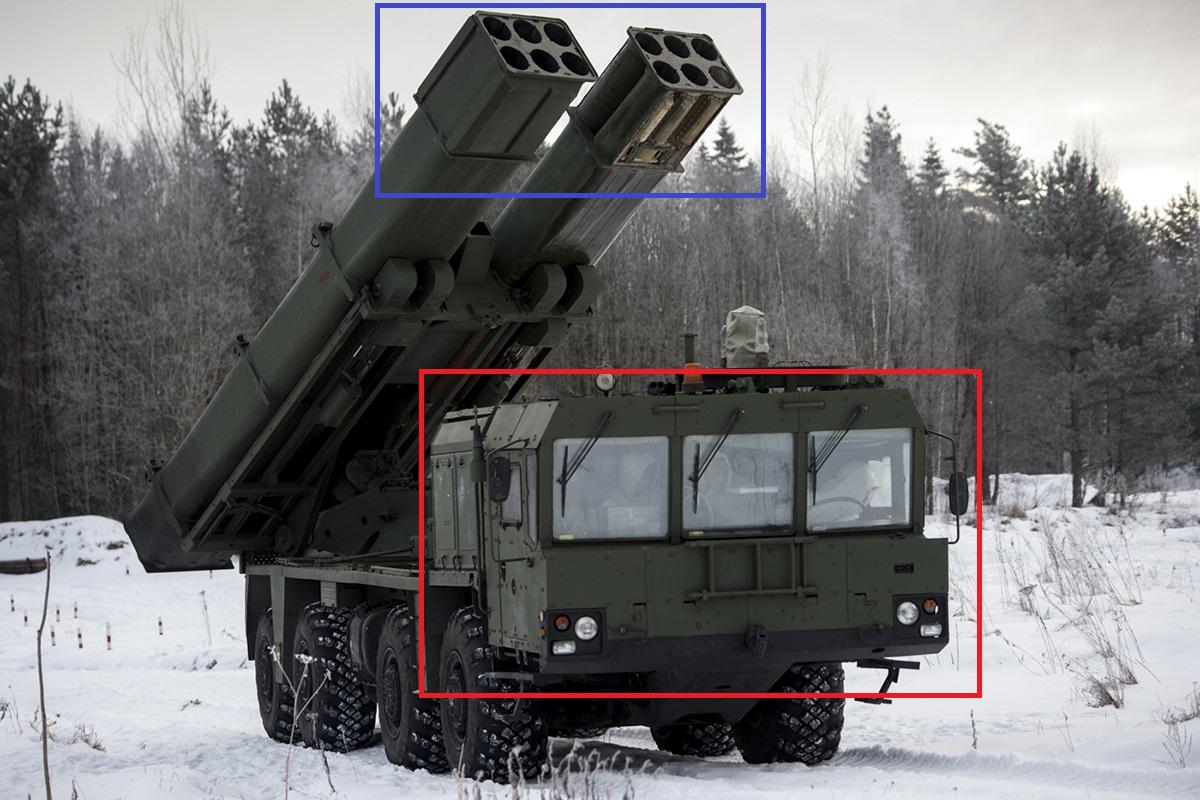

Uragan-1M (označení v ruské nomenklatuře 9K512)
Modernizovaná verze systému BM-27.
Typické znaky:
- Podvozek MZKT-7930: Kabina se třemi čtvercovými okny vykloněnými proti směru jízdy (červená).
- Dvě raketnice o šesti trubicích v uspořádání 2 x 3 (modrá).
Ukrajinská technika
Bastion-03 (pravděpodobně pouze prototyp)
Instalace raketnice systému BM-27 na podvozek Kraz-6322.
Typické znaky:
- Třínápravový podvozek Kraz, kabina s hranatou kapotou (červená).
- Raketnice sytému BM-27 (modrá).
Burevij
Instalace raketnice systému BM-27 na podvozek Tatra 815-7
Typické znaky:
- Čtyřnápravový podvozek Tatra, bezkapotová pancéřovaná kabina (červená).
- Raketnice sytému BM-27 (modrá).
Ráže 227 mm
Ukrajinská technika dodaná ze západních zemí.
M270
Typické znaky:
- Pásový podvozek s hranatou kabinou v přední části (červená).
- Raketnice pro dva moduly po šesti raketách. Rám v horní části se užívá při přebíjení modulů (modrá).

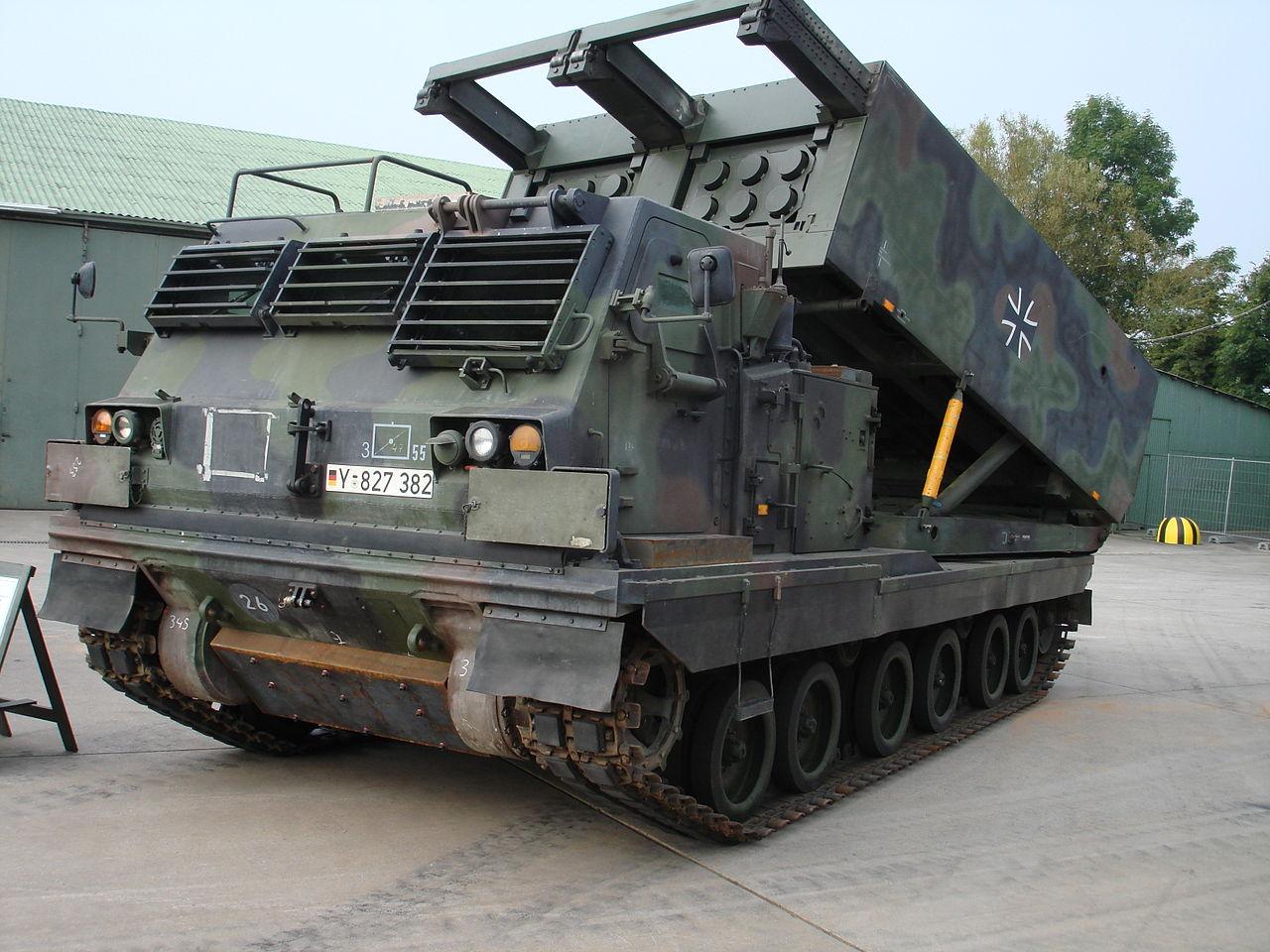

MARS
Německá verze systému M270, vzhledově se lišící pouze v detailech.
M142 HIMARS
Odlehčená verze M270 na kolovém podvozku.
Typické znaky:
- Třínápravový podvozek, pancéřová kabina s malými okny, s tím že pravé přední okno je znatelně menší (červená).
- Raketnice s jedním modulem pro šest raket (modrá).
Ráže 230 mm
Ukrajinská technika dodaná z Turecka

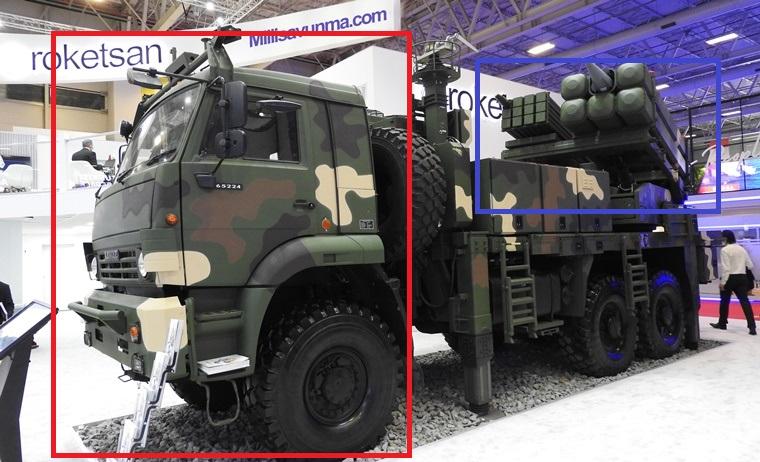

Roketsan TRLG-230
Ve výzbroji 49. samostatné dělostřelecké brigády. Raketomet je možné vybavit raketnicemi s raketami různého průměru (122, 230, 300mm), a to i v rámci jednoho odpalovacího zařízení. V době přípravy tohoto článku bylo známo pouze nasazení raket kalibru 230mm ukrajinskou armádou, a to v konfiguraci dvou dvojnásobnách raketnic v konfiguraci 1 x 2. Rakety mají navedení buď GPS nebo laserovým paprskem (například z dronu TB-2).
Typické znaky:
- Podvozek Kamaz-65224 – třínápravový, bezkapotová kabina (červená).
- Raketnice různých konfigurací (modrá).
Ráže 300 mm
Sovětská technika
BM-30 Smerč
Typické znaky:
- Instalován na podvozku MAZ-534M – čtyřnápravový, úzká kabina osádky pouze v levé části, pravou přední část zabírá celou motorový úsek. Za kabinou řidiče je pak ještě další malá kabina obsluhy (červená).
- Raketnice s 12 trubicemi uspořádanými do tvaru podkovy (modrá).
Ruská technika
Tornado-S
Vizuálně totožný s BM-30 Smerč.

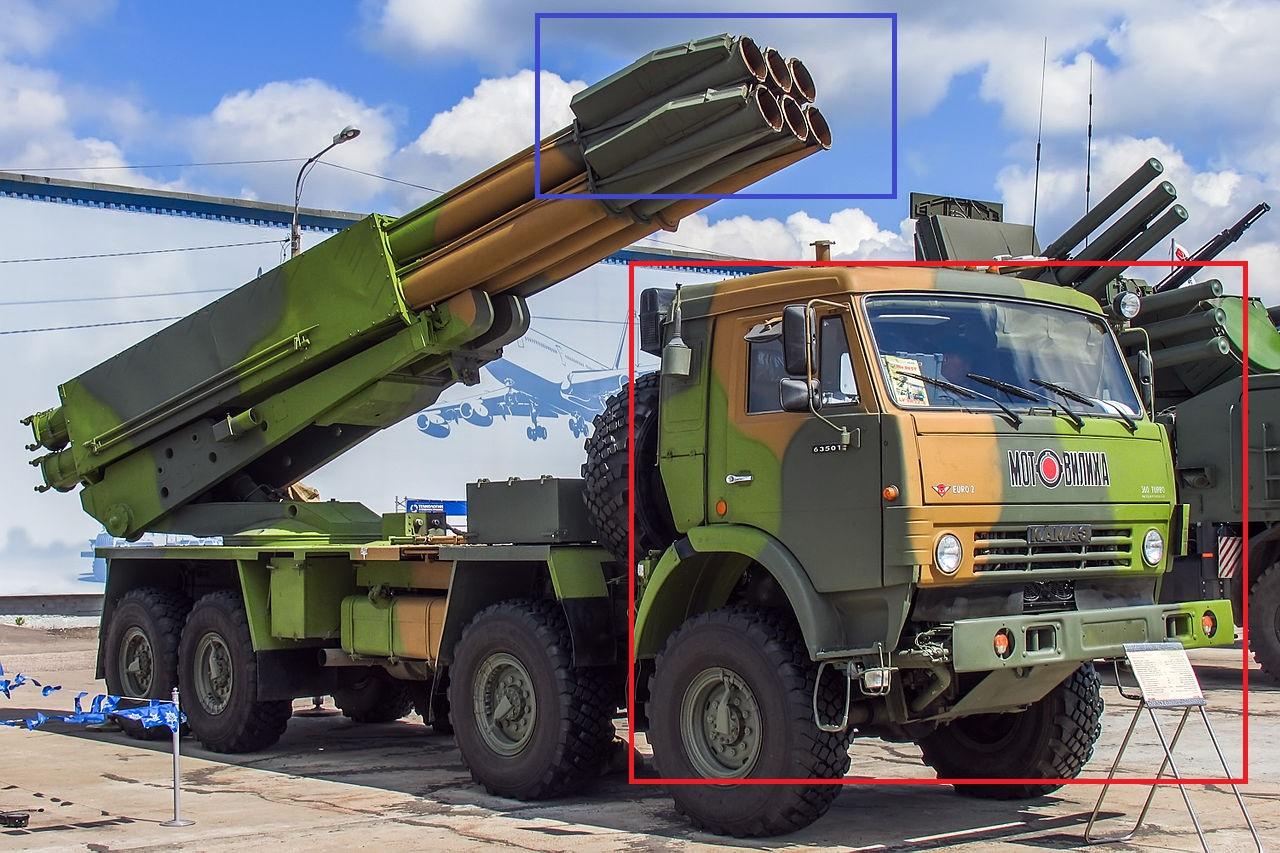

Kama
Odlehčená verze Tornado-S.
Typické znaky
- Podvozek Kamaz-6350 – čtyřnápravový, bezkapotová kabina (červená).
- Jedna raketnice o šesti trubicích v uspořádání 2 x 3 (modrá).
Ukrajinská technika
Vilcha
Ukrajinská modernizace systému BM-30.
Typické znaky:
- Podvozek shodný s BM-30.
- Raketnice uspořádáním shodná s BM-30, ve většině délky ale krytá hladkým plechem (červená).
Běloruská technika (uvádíme pouze pro přehled, zatím není potvrzeno nasazení této techniky na frontě)
Polonez
Typické znaky:
- Podvozek MZKT-7930 – shodný s tím, který je použitý u Uragan-M (červená).
- Dvě raketnice o čtyřech trubicích v uspořádání 2 x 2 (modrá).
Další ruské systémy

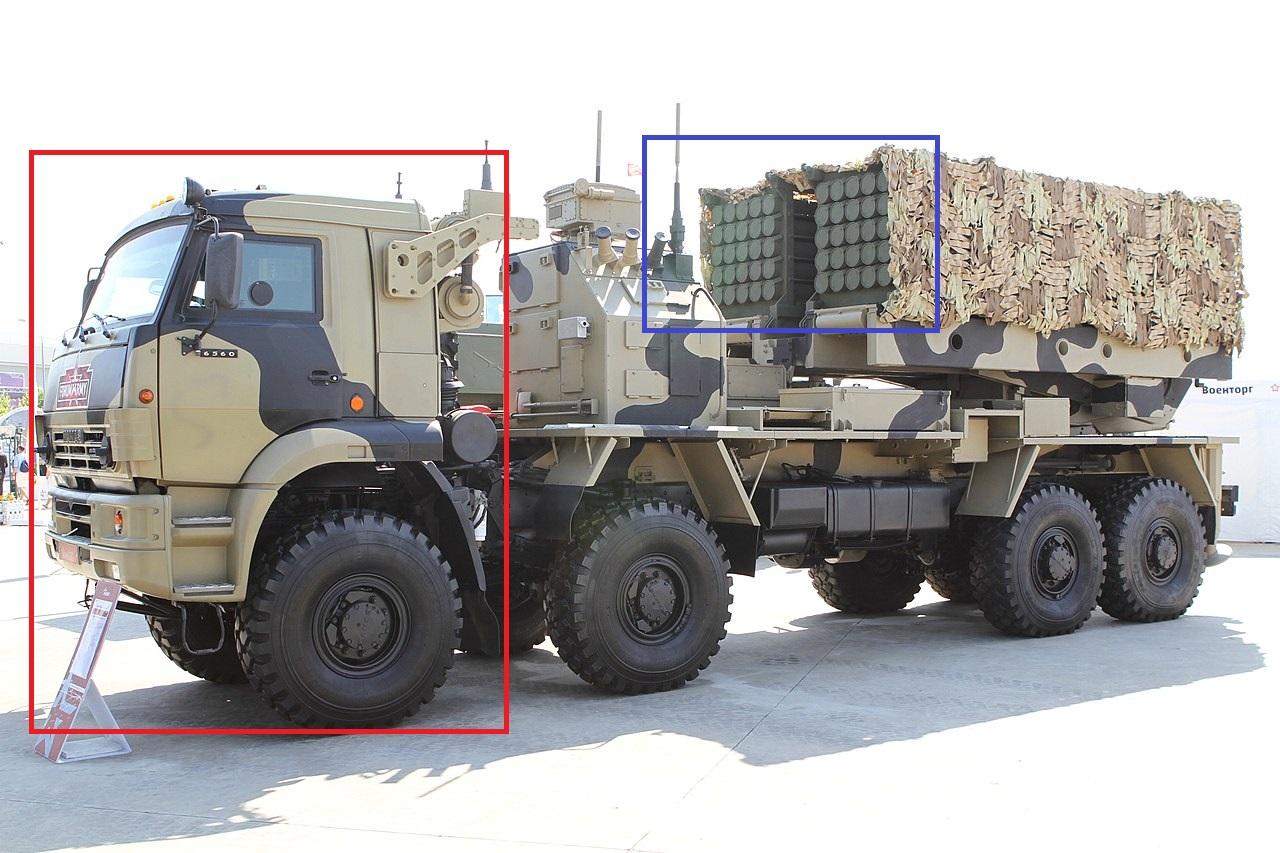

Zemledělije
Systém určený pro distanční minování.
Typické znaky:
- Čtyřnápravový podvozek Kamaz-6350, bezkapotová nepancéřovaná kabina (červená).
- Dvě raketnice, každá o 25 trubicích v uspořádání 5 x 5 (modrá).
